电磁流量计主要用于测量封闭管道中导电液体和浆料中的体积流量。包括酸,碱,盐等强腐蚀性液体。电磁流量计广泛应用于石油化工,钢铁冶金,给排水,水利,水处理,环境污染总量控制,造纸,医药,食品等农工业生产过程流量测量与控制;总量的测量。
    电磁流量计传感器选择的主要考虑因素是:传感器类型,口径,压力,电极材料,衬里材料,防护等级,尺寸,连接法兰等。
    ①口径选择:如果是新项目或设计,在选择口径时,应遵循的原则是:确保正常流量为0.3m / s --- 10m / s范围,最好是正常流量在以下的“口径,流量,流量关系表”中的斜体红色值范围。当然这个新项目当然刚刚推出,系统流量很低,随着系统的正常运行,流量会处于很高的状态,那么只要改变现场仪表的范围就可以适应,不需要更换仪器。如果现场流量太低,并且现场条件允许,可以传递传记传感器安装前后可变径管要符合要求,安装变径管应注意以下问题:

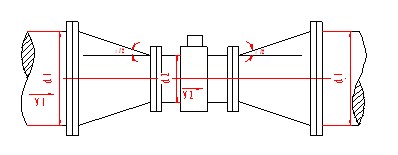

首先,为了安装可变管道后的流场分布的影响,不影响仪器的测量精度,可以减少管道作为直管的一部分,要求中心的可变锥角α 不大于15°,越小越好,如下图所示:







第二,加装变径管后会产生一定的压力损失,压力损失为
ΔP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
ΔP---损失的压力,单位MPa
ρ---被测介质密度,单位Kg/m3
ξ1 、ξ3---分别是渐缩管、渐扩管的系数,该值与雷诺数有关,例如:
α=8°时,ξ1、ξ3的值:



d1/d2

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2.0

ξ1

0.018

0.023

0.0255

0.028

0.03

0.0308

0.0315

0.0323

0.0332

ξ2

0.01

0.02

0.07

0.15

0.26

0.43

0.64

0.9

1.25

ξ2 =0.02 传感器管系数
V1、V2--- 分别是变径管前方系统管道流速、传感器管道流速,单位m/s
