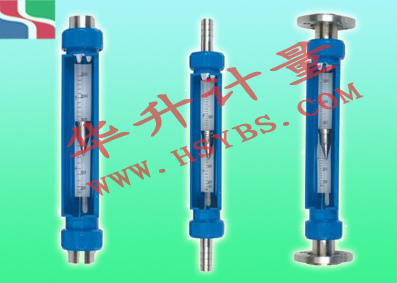

LZB-VA/SA/FA20型玻璃转子流量计

点击次数:2966  发布日期:2013/07/12  【打印此页】  【关闭
相关分类
塑料转子流量计
玻璃转子流量计
金属转子流量计
LZM系列转子流量计
联系我们
 电话:0517-86994588
        83308090
        83307109
 传真:0517-86994577
 邮箱:service@hs-0.com
 邮编:211600
 地址:江苏省金湖县工业园区
 邮编:211600
  • 名称 :LZB-VA/SA/FA20型玻璃转子流量计
  • 编号 : LZB-VA/SA/FA20
  • 分类 : 玻璃转子流量计
  • 日期 : 2013-07-12
  • 价格 : 0.00

详细介绍

产品说明:

主要技术参数

型号
公称通径(mm)


测量 范围
(L/h)
精度(+%)
工作温度
工作压力
水20℃ Water(L/h)

空气(101325pa 20℃)Air(m3/h)



VA/SA/FA20-15
VA/SA/FA20-15F



15
4~40 6.3~63
10~100 12~120
16~160 20~200
25~250 30~300
36~360 40~400
46~460 63~630
65~650 75~750
0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20







1.5

-20℃~+60℃或
0℃~+120℃




≤1.0Mpa




VA/SA/FA20-25
VA/SA/FA20-25F

25
40~400 50~500
63~630 80~800
100~1000 120~1200
160~1600 200~2000
250~2500 300~3000
1.6~16
2~20
2.5~25
3~30
4~40
5~50
6~60




VA/SA/FA20-40
VA/SA/FA20-40F

40
160~1600 200~2000
250~2500 300~3000
400~4000 500~5000
5~50
6~60
8~80
9~90
12~120



≤0.9Mpa





VA/SA/FA20-50
VA/SA/FA20-50F


50
250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~1000
1500~15000
10~100
12~120
16~160
20~200
30~300




≤0.7Mpa

注:型号后带F的为防腐型

LZB-VA/SA/FA20型玻璃转子流量计安装尺寸

公称通径 VA20管螺纹连接 SA20软管连接 FA20法兰连接
L1 A 管螺纹 L2 A B L3 D C E
15 375 φ58 G1/2" 400 φ58 φ17 425 φ95 φ65 4-φ14
*G3/8" φ88.9 φ60.5 4-φ16
*NPT1/2" φ95.2 φ66.5 4-φ16
25 φ74 G1" 450 φ74 φ30 φ115 φ85 4-φ14
*G3/4" φ108 φ79.2 4-φ16
*NPT1" φ123.9 φ88.9 4-φ19
40 φ92 G1 1/2" φ92 φ44 φ145 φ110 4-φ18
*NPT1 1/2" φ127 φ98.6 4-φ16
50 φ112 G2" φ112 φ54 φ160 φ125 4-φ18
*NPT2" φ152.4 φ120.7 4-φ19
