  • 名称 :HS-LUX系列旋进漩涡气体流量计
  • 编号 : HS-LUX系列
  • 分类 : 旋进旋涡流量计
  • 日期 : 2016-09-18
  • 价格 : 0.00

详细介绍

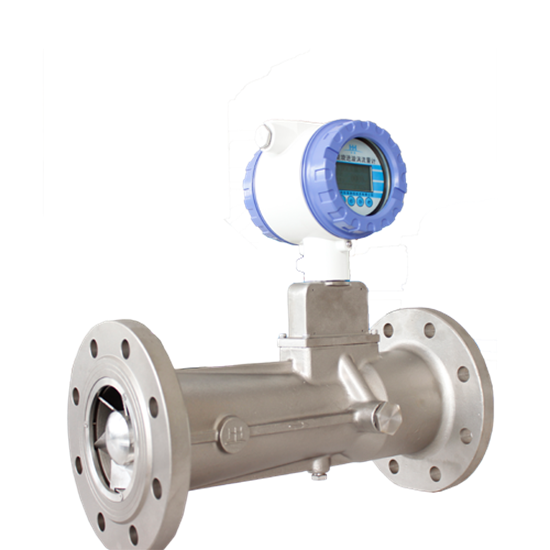

HS-LUX系列旋进漩涡气体流量计

当流体通过螺旋形导流叶片组成的漩涡发生体后,流体被迫绕旋涡发生体中心剧烈地旋转,形成旋涡流。旋涡流加速,沿流动方向经缩径段,流动强度增强。当旋涡流进入扩散段后,在导流体回流的作用下,该旋涡产生二次旋转运动,即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时,在很宽的流量范围内,旋涡的频率与流量成线性关系。该频率由压电传感器检测,由流量积算仪进行运算和处理。



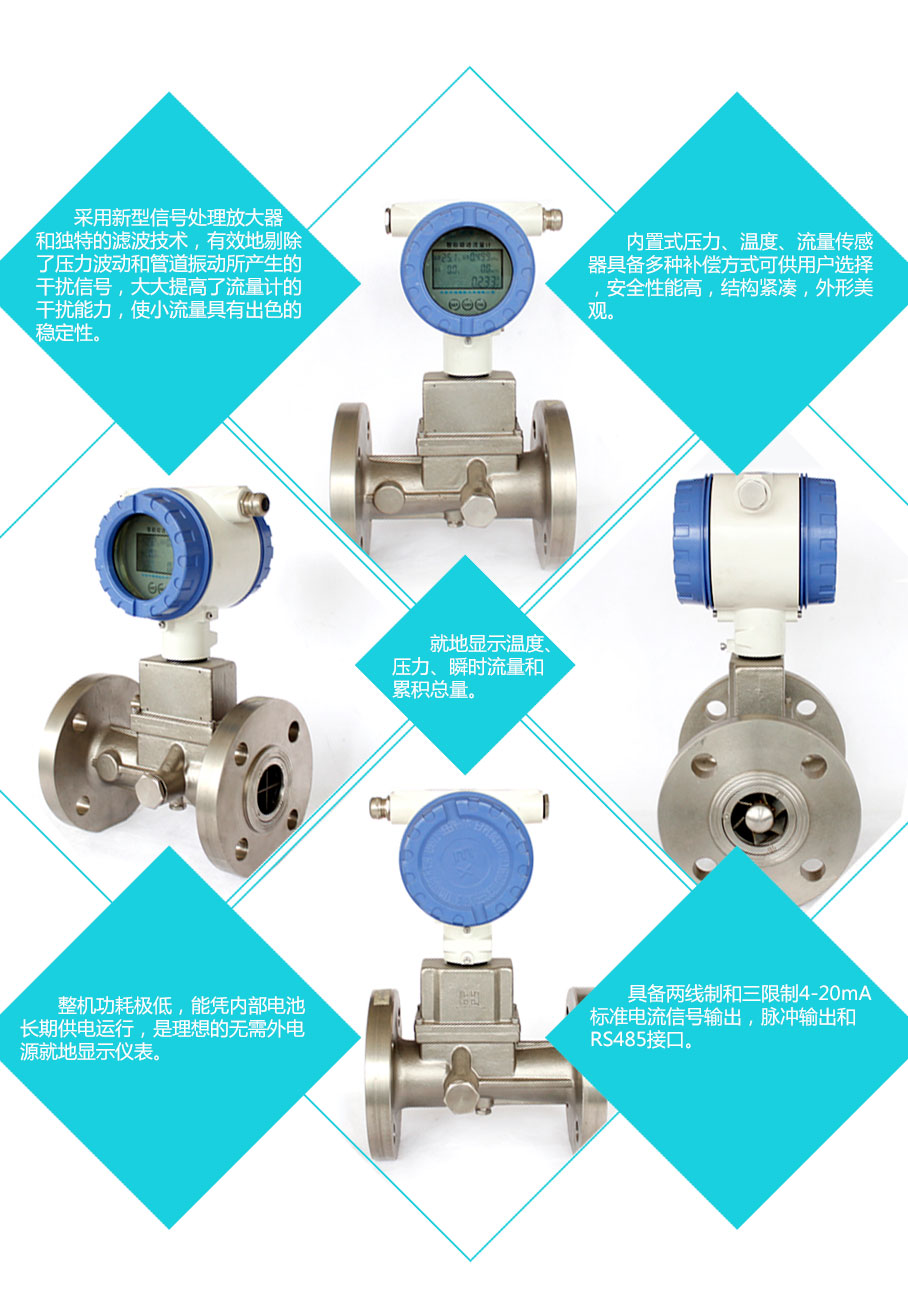

特点:

1.测量氧气,废气,天然气等气体流量强烈推荐!精度高,耐腐蚀,满足您多种要求!可定制高压等多种特殊规格;
2.现场显示温度、压力、流量等参数,可实现远传功能;
3.实现4-20MA、RS485、MODBUS等信号远传;一体式温度压力补偿;








液晶显示屏

采用优质 液晶显示屏,数据清晰快速,保证最快时间读取数据。





表头

表头内部采用SMT自动贴片技术。






电路板

采用进口优质电路板,抗干扰能力强,确保测量准确度,经久耐用。










流量探头压力温度探头

其采用316不锈钢材质,外科内封压电晶片构成漩涡传感器,信号干净稳定。316不锈钢还具有很强的抗腐蚀性能












锂电池接线板

通用接线端子,配上说明方便接线安装锂电池供电配3.6V高聚能锂电池(普通环境下使用寿命约为2年)

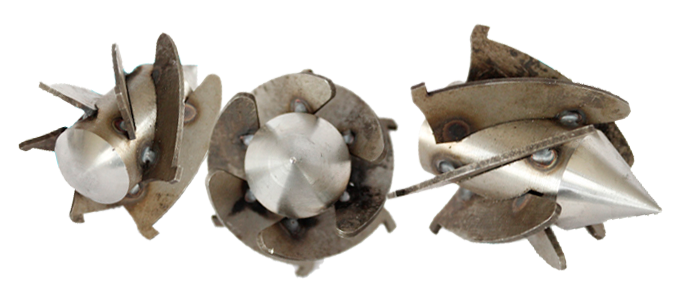

起旋器

采用304不锈钢材质,产生稳定漩涡。



主要技术参数:

产品名称

LUX系类智能旋进旋涡气体流量计

公称通径

DN15-DN200

适用介质

气体

精度等级

1.0% 、1.5%

工作压力

PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊规格订货时请注明

介质温度

-20~80℃

环境温度

-30~60℃

相对湿度

5%~95%

大气压力

86KPa~106KPa

标准状态条件

P=101.325kpa,T=293.15K

温压补偿

用户选定

工作电源

3外电源:24V DC、内电源:3.6V锂电池

消耗功率

外电源:<1W、内电源:<0.3mW锂电池可用二年以上

输出信号

频率信号、4-20mA电流信号:对应流量Q~Qmax,20mA对应流量可由用户自己设定

通讯

RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数

显示器显示

瞬时流量、温度、压力、累积流量计

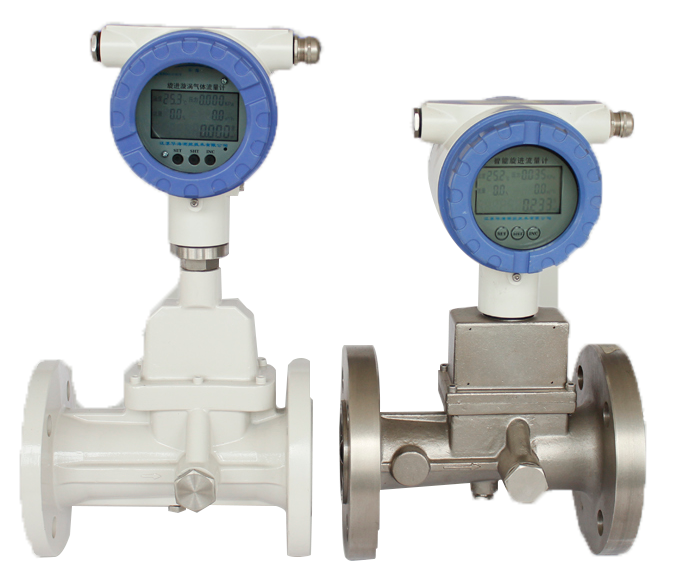

传感器材质

铝合金壳体(PN≤1.6Mpa)、
不锈钢外壳(PN≤4.0Mpa)、
PN>4.0Mpa为特殊规格请在订货时注明

安装方式

法兰连接

防爆标志

ExdIIBT6 Gb

防护等级

IP65


流量范围:

铝合金壳体旋进流量计流量范围

不锈钢壳体旋进流量计流量范围

型号规格

公称通径DN(mm)

流量范围(mm3/h)

型号规格

公称通径DN(mm)

流量范围(mm3/h)

LUX-15

15

1.5-12.0

LUX-25

25

2.5-3.0

LUX-20

20

2.0-15.0

LUX-32

32

4.5-60.0

LUX-25

25

2.5-30.0

LUX-50

50

10.0-150.0

LUX-32

32

4.5-60.0

LUX-80

80

28.0-400.0

LUX-40

40

7.0-70.0

LUX-100

100

50.0-800.0

LUX-50

50

10.0-150.0

LUX-150

150

150.0-2250.0

LUX-65

65

17.0-170.0

LUX-200

200

360.0-3600.0

LUX-80

80

28.0-400.0

该流量范围为产品出厂检定的流量范围(常温、常压下介质为空气,密度为1.205kg/m3);同时,随着压力的增大,流量范围也随之增大。

LUX-100

100

50.0-800.0

LUX-125

125

90.0-1000.0

LUX-150

150

150.0-2250.0

LUX-200

200

360.0-3600.0


安装注意事项:
1、流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计。
3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
5、流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
6、流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;
7、在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
8、流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;
9、采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接。
10、为了不影响流体正常输送和便于维护,要求按下图所示安装旁通管道,并保证前≥3DN、后≥1DN的直管段。

上下游直管段的安装要求:
D:旋进旋涡流量计的公称通径



直管段安装要求:

上游侧的直管段长度至少为3D

下游侧的直管段长度至少为2D


弯管的安装要求:

上游侧的直管段长度至少为3D

下游侧的直管段长度至少为2D



缩管、扩管的安装要求

上游侧的直管段长度至少为3D

下游侧的直管段长度至少为2D


管道有阀门的安装要求

上游侧的直管段长度至少为5D

下游侧的直管段长度至少为2D



产品安装及外形尺寸

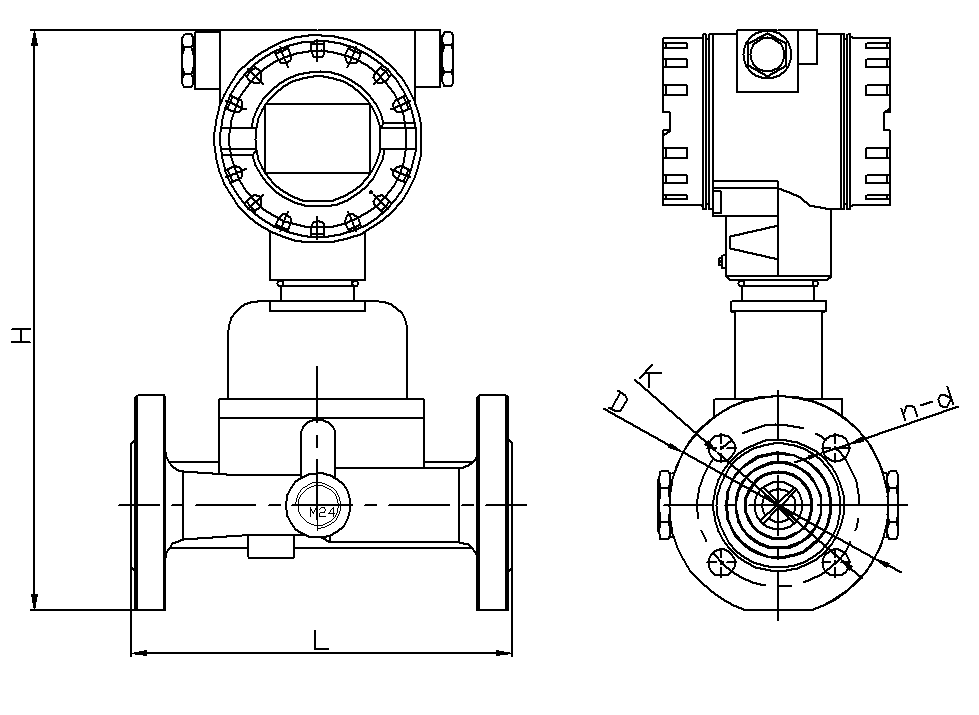

1.铝合金壳体旋进漩涡流量计外形尺寸


铝合金壳体 旋 进 流 量 计 外 形 及 安 装 尺 寸 表
公称通径DN(mm) 压力等级(PN) 安装总长度L(mm) 安装总高度H(mm) 法兰外径D(mm) 螺栓孔中心圆直径K(mm)

螺栓孔数量n

螺栓孔直径d

15 1.6MPa 160; 400 95 65 4-Φ14
20 1.6MPa 160 410 105 75 4-Φ14
25 1.6MPa 180 420 115 85 4-Φ14
32 1.6MPa 200 430 140 100 4-Φ18
40 1.6MPa; 230 430 150 110 4-Φ18
50 1.6MPa 230 440 165 125 4-Φ18
65 1.6MPa 310 460 185 145 8-Φ18
80 1.6MPa 330 490 200 160 8-Φ18
100 1.6MPa 413 510 220 180 8-Φ18
125 1.6MPa 520 540 250 210 8-Φ18
150 1.6MPa 575 560 285 240 8-Φ22
200 1.6MPa 700 620 340 295 12-Φ22
 注:1、上表所有数据仅基于标准型旋进流量计;2、与表中不同的压力和口径为特殊规格,下单时要具体说明。

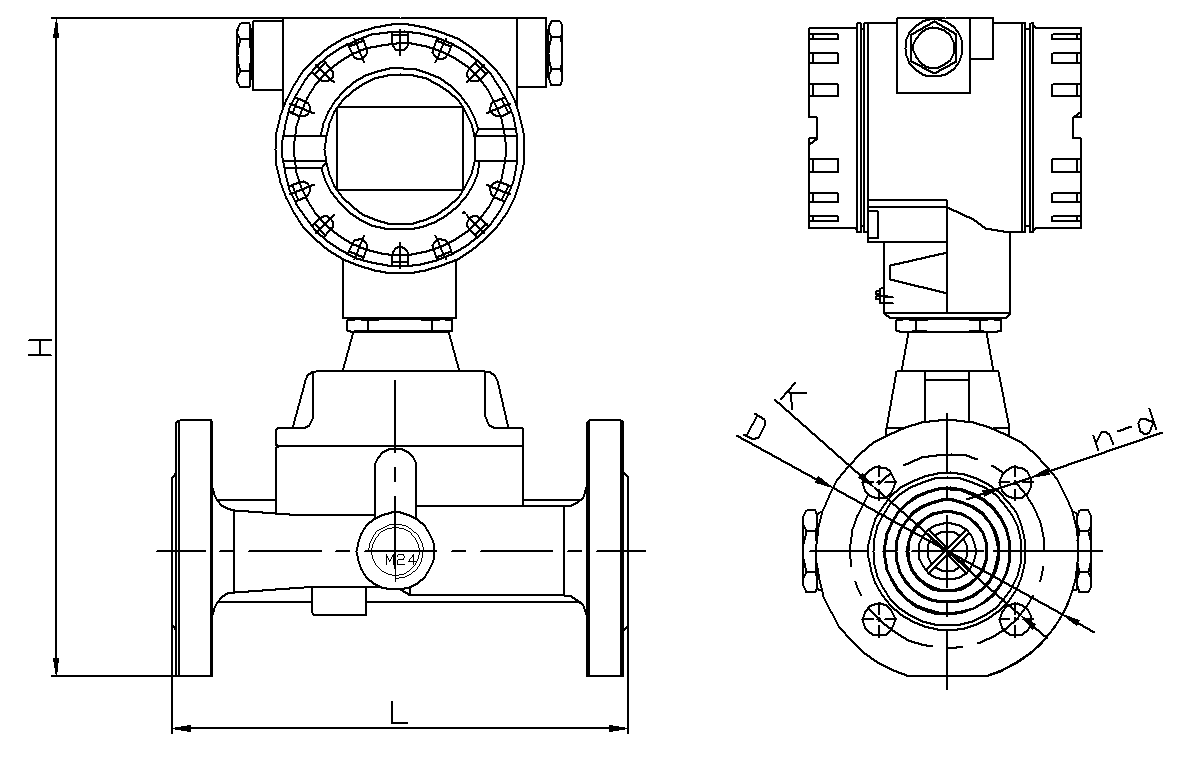

2.不锈钢壳体旋进漩涡流量计外形尺寸



不锈钢壳体 旋 进 流 量 计 外 形 及 安 装 尺 寸 表
公称通径DN(mm) 压力等级(PN) 安装总长度L(mm) 安装总高度H(mm) 法兰外径D(mm) 螺栓孔中心圆直径K(mm)

螺栓孔数量n

螺栓孔直径d

20 4.0MPa 200 300 105 75 4-Φ14
25 4.0MPa 200 300 115 85 4-Φ14
32 4.0MPa 200 360 140 100 4-Φ18
50 4.0MPa 230 370 165 125 4-Φ18
50 6.3MPa 240 390 180 135 4-Φ22
80  1.6MPa  330  420  200  160  8-Φ18
80  6.3MPa  330  430  215  170  8-Φ22
100  1.6MPa  410  485  220  180  8-Φ18
150  1.6MPa  570  510  285  240  8-Φ22
200  1.6MPa  700  570  340  295  12-Φ22
 注:1、上表所有数据仅基于标准型旋进流量计;2、与表中不同的压力和口径为特殊规格,下单时要具体说明。


订货须知
1、用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质最大压力、介质温度范围、环境条件选择合适的规格,在危险场所使用的必须注明防爆等级要求。
2、流量计一般为基本型,带工厂脉冲输出和RS485通讯接口,若需其它附件输出功能,请在订货时注明。
3、配套产品:可配套HS-XMJA智能流量积算仪通过RS485接口实现异地(≤120m)显示。

故障排除

故障现象

可能原因

排除方法

接通电源后无输出信号

1.管道无介质流动或流量低于始动流量;
2.检查电源与输出线连接是否正确;
3.前置放大器损坏(积算仪不计数,瞬时值为“0”);
4.驱动放大器电路损坏(积算仪显数正常)。

1.提高介质流量或者换用更小通径的流量计,使其满足流量范围的要求;
2.正确接线;
3.更换前置放大器;
4.更换驱动放大器中损坏的元器件。

无流量时流量计有流量显示

1.流量计接地不良及强电和其它地线接线受干扰;
2.放大器灵敏度过高或产生自激;
3.供电电源不稳,滤波不良及其它电气干扰。

1.正确接好地线,排除干扰;
2.更换前置放大器;
3.修理、更换供电电源,排除干扰。

瞬时流量示值显示不稳定

1.介质流量不稳;
2.放大器灵敏度过高或过低,有多计、漏计脉冲现象;
3.壳体内有杂物;
4.接地不良;
5.流量低于下限值;
6.后部密封圈伸入管道,形成扰动。
7.流量计叶轮转速不稳定

1.待流量稳定后再测;
2.更换前置放大器;
3.排除脏物;
4.检查接地线路,使之正常
5.加大流量或更换小流量流量计
6.重新上好密封圈
7.对叶轮重新安装或排除脏物

累积流量示值和实际累积量不符

1.流量计仪表系数输入不正确;
2.用户正常流量低于或高于选用流量计的正常流量范围;
3.流量计本身超差

1.重新标定后输入正确仪表系数;
2.调整管道流量使其正常或选用合适规格的流量计;
3.重新标定。

转换显示不正常

转换器按键接触不良或按键锁死。

更换按键。

睡眠唤醒或换上新电池后出现死机

上电复位电路不正常或振荡电路不起振

重装电池(需取出后放电5秒在重装)


  如您在现场安装或使用过程中,有出现任何无法解决的技术问题,请及时联系我们技术支持,协助您解决相关问题。
