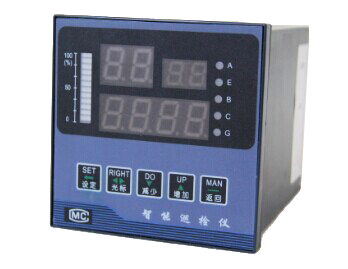

  • 名称 :HS-XMDA-7000F智能多点巡回显示调节仪
  • 编号 : HS-XMDA-7000F
  • 分类 : 数显仪表
  • 日期 : 2016-09-05
  • 价格 : 0.00

详细介绍

概 述
  HS-XMDA-7000系列智能多点巡回显示调节仪表不再是过去单纯意义上的显示仪,本系列仪表的大多数产品均有较强的运算、比较、执行、报警等处理能力。
  该仪表采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路,它汇集了目前自动控制系统中各类调节仪表的大部分功能,同时还集成了CPU、I/O接口、EPROM和D/A转换等电路,及博采众长、精心编制、反复调试的软件系统。


特 点
1、仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号兼容。
2、采用了优化设计,工艺显著改善,没有飞线、没有调整电位器,所有的校准和功能设定可全部通过键盘由软件完成。
3、可设置为四点位式控制加十二点巡检功能。可设置为统一点报警或独立的分离报警功能。
4、最多可设定四个报警输出,报警方法可达十种以上并可对各报警点进行声光监控,并可对报警的声音,设定消音延时时间。
5、由用户自己设定的四个类别近百种级别的抗干扰模式,可适应各种环境的干扰源。


功 能
1、输入信号种类:热电偶、热电阻、线性电流、线性电压。
2、巡检通道数:1~16路。仪表可同时显示四路测量值。
3、可重定值报警输出(包括声光报警输出)。
4、可单独设定每路通道有效。
5、线性输入可定义每一路的零点,满度值及小数点位数。
6、可看到平均值,平均值可位式控制。
7、可选择4个继电器的组合分配。
8、依操作功能具有B、C、E三组菜单,其中C菜单方便快捷。
9、可巡检、定检切换,通道显示时间设定,0.1~25S可选。
10、可实现巡检最在值、最小值、平均值,瞬时值同时或分别变送输出。
11、支持各通道上下限报警值分别独立设定及报警灯指示;上下限统一继电器输出或每4路共用一个继电器输出。
12、可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。


主要技术指标
测量精度:±0.5%FS+1字
继电器接点容量:AC220V   2A
调节控制精度:位式:±0.5%FS
热电阻:三线制输入3×10Ω以内完全补偿
供电电源:AC220V  ≤6W  AC110V  DC24V
冷端自动补偿精度:0~40℃范围内±0.3℃
报警功能:上限、下限、上下限、下回差、双回差等
输入阻抗:0-10mA :50Ω、4-20mA:250Ω热电偶及DCmV:≥10KΩ
工作环境要求:温度:0-50℃、相对湿度:<85%,无腐蚀性气体,无震动场合。


选型方法

  HS

                    企标

XMDA

数字显示多点巡测仪表(模拟量输入)(人工智能、增强型)

设计序号

7

输入功能

0

线性电阻:0-400Ω

1

热电偶 分度号:K、E、S、B、J、T、N、EA

2

热电阻 分度号:Pt100、BA1、BA2、Cu100、Cu50

3

线性电流:0-10 mA、4-20 mA

9

全信号输入(包括1-5全部)

输出功能

0

无输出

1

4~20mA或1~5V

2

0~10mA或1~5V

变送输出值选择

1

即时值

2

最大值

3

最小值

4

平均值

报警功能

0

无报警

1

一路报警

2

二路报警

3

三路报警

9

四路报警

巡检通路

1

4路巡检

2

8路巡检

3

12路巡检

4

16路巡检

外形尺寸

B

面板尺寸160×80    开孔152×76

F

面板尺寸96×96     开孔92×92

H

面板尺寸80×160    开孔76×152

供电方式

W

DC 24V供电

T

开关电源85-265V.AC

M

220V.AC(可省略)
