金湖县华升计量仪器有限公司专注与压力、温度、流量、显示等仪表的生产研发！！！
针型仪表阀是仪表测量管路系统中重要组成部分，主要有仪表截止阀和仪表球阀，其功用是作开启或切断管道通路用，主要连接方式有：螺纹、焊接、卡套、对焊、卡箍，双塔阀门生产的针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，只需更换易损零件，即可继续使用，安装时应使介质的流向与阀体上的箭头方向一致。
1）针型阀价格由口径、材质、压力的不同而异，恕不公布价格！
2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接
3）传动方式：手动
4）口径从DN06-DN40；压力从1.0MPA-50MPA；温度-20℃-570℃
5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
6）制造标准: GB/T12224-2005 JB/T7747-1995
7）连接形式: 法兰连接
8）结构特征: 锥面密封,活动阀瓣
9）阀门检验与试验: GB/T13927-1992
10）适用介质: 水,油,气等腐蚀性与非腐蚀性介质
|

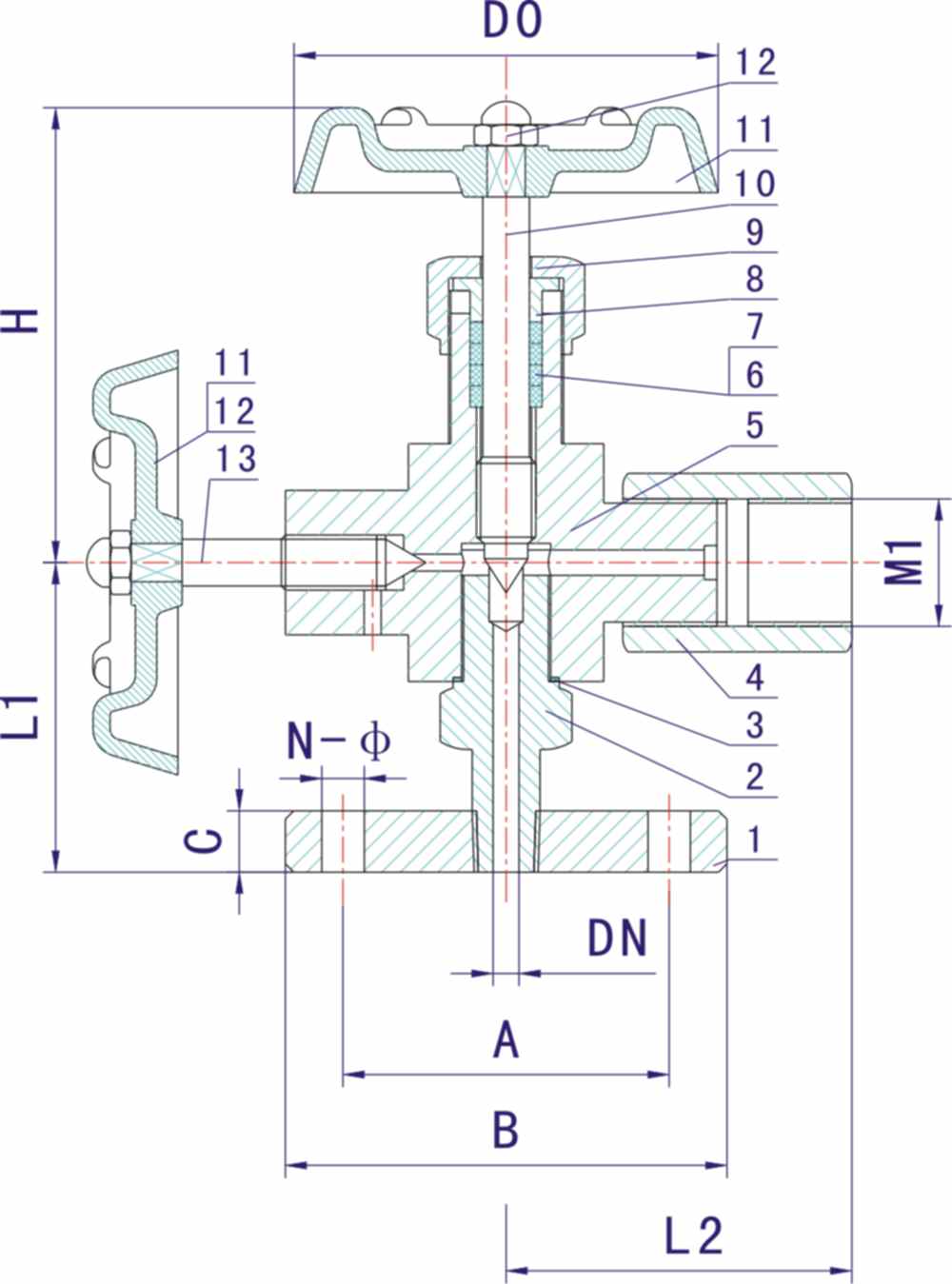

序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
法兰 Flang
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
管接头Pipe connection
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
垫片Gasket
|
紫铜(Red copper) PTFE RTFE
|
|
4
|
螺纹套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手轮Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
13
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
型号
ITEM NO.
|
公称通径
DN
|
M1
|
B
|
L1
|
L2
|
H
|
D0
|
|
J49W/H-1
|
DN6
|
M20X1.5
|
70
|
62
|
60
|
86
|
60
|
